输送机的触点式传感机构介绍

为了避免输送机发生断键%断带现象而造成较大事故!输送机必须设有保护装置"输送机的保护装置一般由传感机构和控制电路组成。

传感机构

传感机构用以反映输送机的工作状态。输送机正常工作时，传感器输出一种信号，故障时输出另一种信号。

输送机触点式传感机构

触点式传感机构是利用触点的动作情况反映输送机的工作状态，干式舌簧管是典型的触点式传感装置。其结构示意图如下图所示。

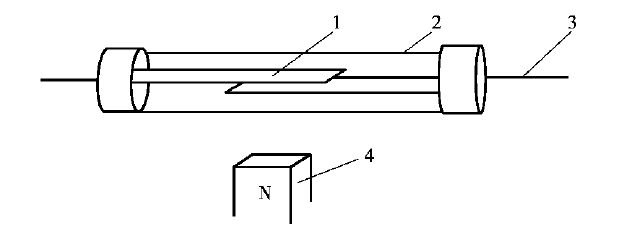

                                                                      干式舌簧管结构示意图

                                              1舌形弹簧片触点：2密封管3-引出导线4-永久磁铁。

干式舌簧管简称干簧管。舌形弹簧片触点1密封在透明的绝缘外壳2之内。弹簧片触点由铁质材料制成。当永久磁铁4沿舌簧片平面方向靠近时，舌簧片触点在磁性力的作用下闭合;当磁铁4远离干簧管或磁铁移至舌簧片侧面时!触点在弹簧片的弹力作用下断开。

如果将永久磁铁通过传动机构设置在刮板输送机机头过渡槽下槽处，当磁铁随着机头下链板的移动而不断摆动时，干簧管触点将会周期性通断，形成输送机正常运行的信号：若发生断链故障，机头下链板停止运动，干簧管触点不再变化，形成输送机的故障信号。

同理，如果将永久磁铁通过传动装置安装在带式输送机机头下部托辊的延伸轴上，使磁铁在输送机正常运行时能围绕干簧管转动或摆动，并使干簧管触点周期性通断，当带式输送机发生打滑或断带故障时!干簧管触点将长时处于闭合或断开状态。
