鄂式破碎机

鄂式破碎机介绍

颚式破碎机（鄂式破碎机）（英文翻译：Jaw Crasher），俗称鄂破，由动鄂和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。被破碎物料的最高抗压强度为320Mpa。

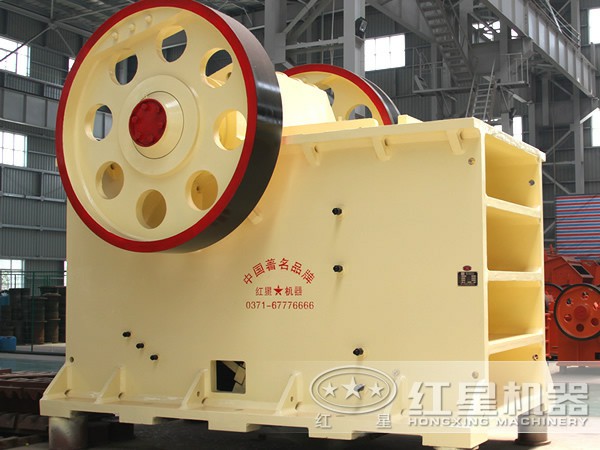

鄂式破碎机产品图片

鄂式破碎机性能特点

1、采用世界级的制造工艺，选用好的制作材料。

2、更先进的动鄂总成，使其更经久耐用。动鄂总成采用高质量的铸钢件构成，并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工，这一切均使得JC系列鄂式破碎机具有超凡的可靠性。

3、轴承座采用整体式铸钢结构。 整体铸钢轴承座能够保证与破碎机架完全配合，同时也大大增强了轴承座的径向强度，而分体式轴承座则不拥有该优点。

4、采用有限元分析技术，破碎机具有更高的强度。

5、破碎腔采用对称“V”形结构，使实际进料口宽度与名义进料口宽度相一致。

6、排料口调整更快捷方便。欧版JC系列鄂式破碎机装有楔块排料口调整装置，该装置比老式的垫片调整更简单、安全和快捷。

7、选用轴承规格更大、承载能力更高。 所有JC系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承，其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

8、采用了齿形护板，增大了鄂板的有效长度，产量更高。

鄂式破碎机工作原理

动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距)，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
