水槽长度：≤3000-14300mm
螺旋直径：300-3000mm
应用领域：选矿厂中与球磨机配成闭路循环程分程分流矿沙；重力选矿厂中来分级矿砂和细泥；金属选矿流程中对矿浆进行粒度分级；洗矿作业中的脱泥、脱水等。
概述：分级机具有结构简单、工作可靠、操作方便等特点。分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。
螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。
分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。
螺旋分级机结构图
螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。
由螺旋推向上部排出，来进行机械分级的一种分级设备。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

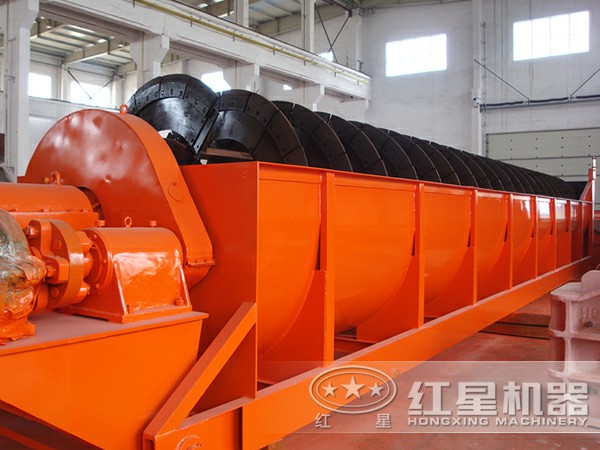

螺旋分级机
| 型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 处理量（t/d） | 电动机功率（kw） | 外形尺寸（mm≤） | ||||
| 按返砂 | 按溢流 | 传动用 | 升降用 | 长 | 宽 | 高 | ||||
| FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 |
| FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 |
| FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 |
| FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 |
| FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | ||
| FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 |
| FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | ||
| 2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | ||
| 2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | ||
| FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 |
| FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | ||
| 2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | ||
| 2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | ||
| FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 |
| FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | ||
| 2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | ||
| 2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | ||
| FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | ||
