矿山电力拖动系统的组成及运动规律

电力拖动系统是一个转动系统!其转动规律服从动力学统一的规律，即运动方程式。

“拖动”是应用各种原动机!使生产机械产生运动来完成一定的生产任务。用电动机作为原动机来拖动生产机械的拖动方式称为电力拖动。

研究分析电力拖动系统中转速、转矩、功率之间的关系对安全、可靠、合理利用电动机具有关键意义。

矿山电力拖动系统是一个统一的动力学系统。系统的运动方程式由电动机产生的电磁转矩与生产机械负载转矩之间的关系决定。要研究电力拖动系统!就必须分析电动机与负载之间的关系。从动力学的角度来看，它们服从动力学统一的规律。

典型的电力拖动系统是由电动机、工作机构、控制设备及电源4部分组成，如下图所示

电动机将电网的电能变为机械能，用以拖动生产机械;工作机构是生产机械为执行某一任务的机械部分;控制设备是为实现电动机的各种运行要求而使用的各种控制电机、电器等;电源是向电动机及电气控制设备供电的部分。

通常，电动机与生产机械的工作机构并不同轴，它们之间还有传动机构，把电动机的运动经过中间变速或变换运动方式后，再传给生产机械的工作机构。

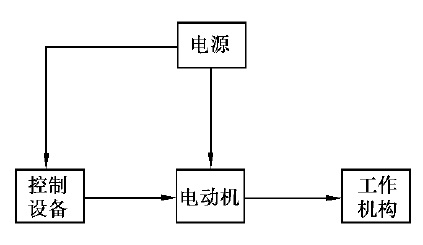

                   矿山电力拖动系统框架图
